Введение
ПВХ-панель с V-образными канавками отлично подходит для использования в вогнутых/выпуклых туннелях.
Двухкорпусная конструкция катамаранов обеспечивает исключительную остойчивость. Для таких корпусов требуются лёгкие, но прочные материалы, такие как стеклопластик или алюминий, чтобы выдерживать морские условия. Туннель, соединяющий эти корпуса, имеет решающее значение: правильная конструкция увеличивает скорость и обеспечивает структурную целостность.
ПВХ-панель с V-образными канавками — идеальный материал для туннелей катамаранов благодаря своей лёгкости, высокой прочности и способности принимать сложные вогнутые/выпуклые формы. UNION COMPOSITES, ведущий производитель ПВХ-панелей, предлагает индивидуальные решения для морского применения.

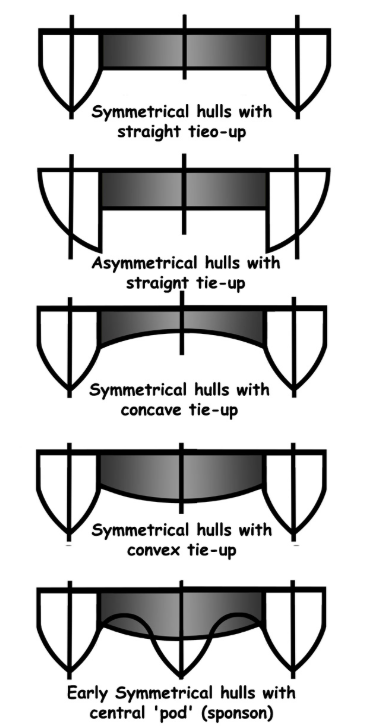

Схема туннеля катамарана
Источник изображения
Зачем использовать ПВХ-панель с V-образными пазами для туннелей катамаранов?
✅ Лёгкий и прочный — снижает общий вес судна, сохраняя при этом структурную целостность.
✅ Водонепроницаемый и устойчивый к коррозии — выдерживает воздействие морской среды, в отличие от традиционной древесины.
✅ Эффективность смолы — оптимизированная конструкция канавок минимизирует расход смолы, снижая затраты на материал.
✅ Возможность индивидуальной настройки — обработка на станке с ЧПУ в точном соответствии с требованиями заказчика для бесшовной интеграции.
Как UNION проектирует V-образную канавку для катамаранов
Шаг 1: Расчет угла V-образной канавки

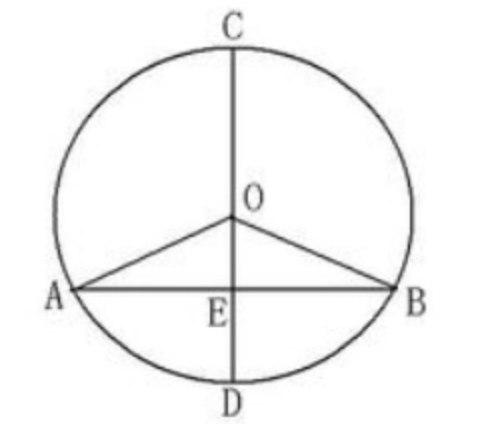

Для обеспечения точной посадки наши инженеры используют математическое моделирование, основанное на теореме о вертикальном диаметре и предоставленных заказчиком размерах:
● CE = 493 мм, AB = 826 мм, большая дуга (ACB) = 1700 мм
● Формула: AO(r)² = AE² + OE² = 413² + (493 - r)²
● Результат: Радиус (r) = 419 мм
● Расчёт угла канавки:
Технические схемы
o n = 216° (используя r = L * 180 / n * π)
o При расстоянии между канавками 5 см мы определили, что потребуется 33 канавки.
o Конечный угол V-образной канавки = 6°
Решение: Мы использовали лезвия с ЧПУ с углом 6° для создания идеального профиля V-образной канавки.

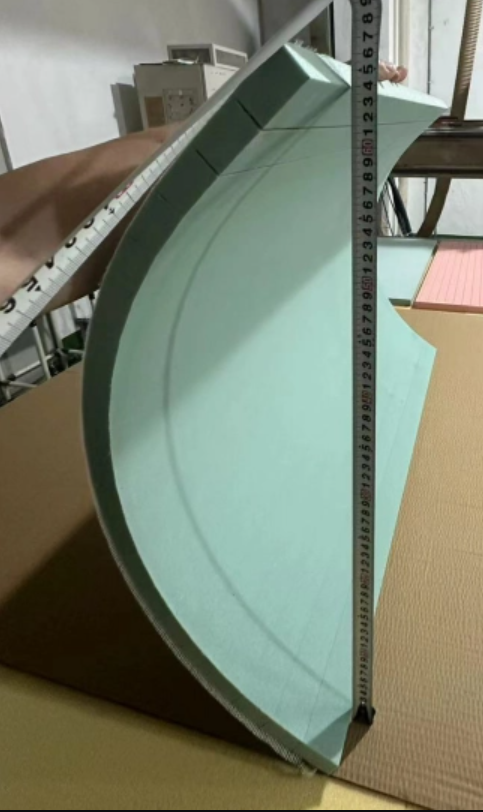

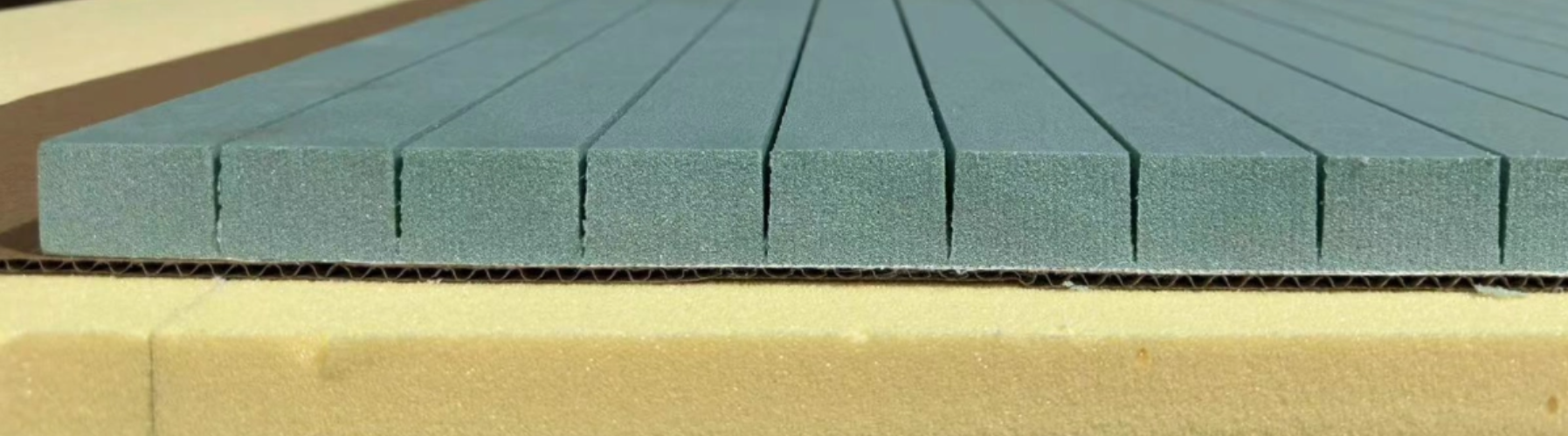

6° лезвия с ЧПУ обеспечивают идеальное выравнивание кривизны туннеля
Шаг 2: Оптимизация расхода смолы с помощью холста
Многие заказчики используют стандартные холсты на выпуклых поверхностях (рис. 1), что приводит к чрезмерному расходу смолы.

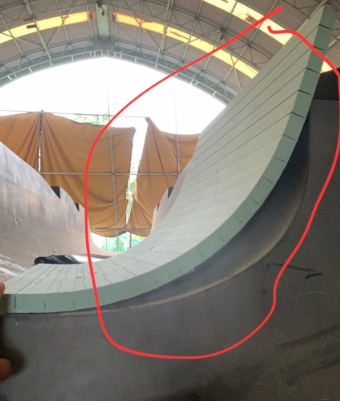

(Фото 1)
В UNION мы рекомендуем усовершенствованный метод (рис. 2), при котором:
· Одна сторона сетки плотно прилегает к корпусу.
· V-образная канавка динамически регулируется, уменьшая поток смолы.

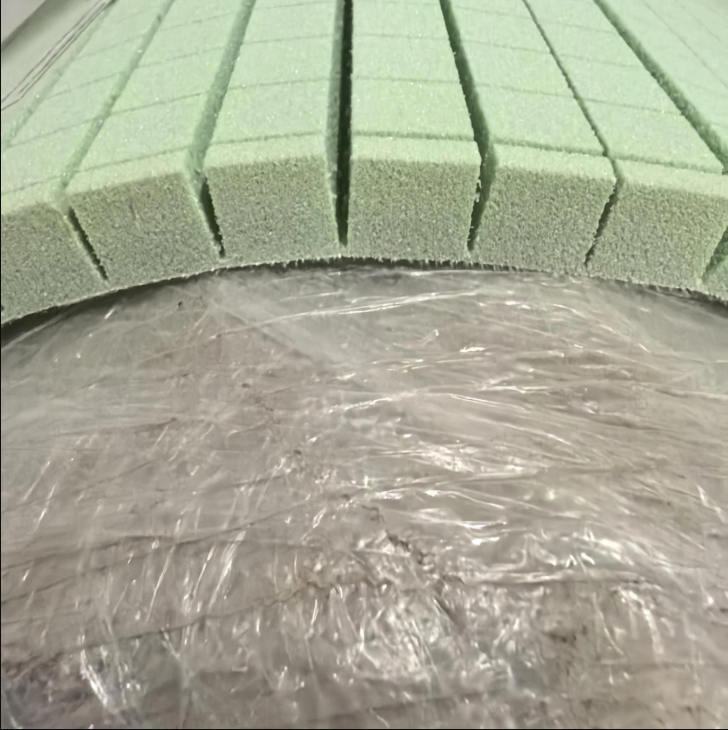

(Фото 2)
Результат:
✅ Расход смолы на 40% меньше (подтверждено отзывами клиентов).
✅ Более прочное соединение и снижение веса.
Видео: Прецизионная обработка V-образных канавок на станках с ЧПУ для морского применения
Посмотрите наш процесс изготовления V-образных канавок
Основные преимущества V-образной сетчатой плиты UNION
✔ Индивидуальная обработка на станках с ЧПУ — точная резка в соответствии с требованиями судостроения.
✔ Сертификация DNV GL — соответствует строгим стандартам судостроения.
✔ Конструкция, экономящая смолу — снижает затраты на материал без ущерба для прочности.
✔ Широкий диапазон плотностей (P45–P250) — подходит для различных конструктивных задач.
Технические преимущества для морского применения
✓ Снижение веса судна более чем на 200 кг
✓ Повышение топливной эффективности
✓ Повышение усталостной прочности конструкции
✓ Оптимизированный процесс вакуумной инфузии
Технические преимущества для морского применения
✓ Снижение веса судна более чем на 200 кг
✓ Повышение топливной эффективности
✓ Повышение усталостной прочности конструкции
✓ Оптимизированный процесс вакуумной инфузии
Применение за пределами катамаранов
· Ветроэнергетика – лёгкие сердечники для лопаток турбин.
· Судостроение – корпуса, палубы, переборки.
· Авиакосмическая и автомобильная промышленность – высокопрочные огнестойкие панели.
Почему UNION COMPOSITES — ваш поставщик ПВХ-пены?
Более 15 лет опыта — нам доверяют представители мировой судостроительной и аэрокосмической промышленности.
Быстрые сроки выполнения заказов (доставка за 12 дней) — от прототипа до массового производства.
Бесплатные образцы и индивидуальные решения — без ограничений по минимальному объему заказа.
«После внедрения V-образной канавки UNION мы сократили расход смолы на 40%, одновременно повысив жесткость корпуса. Математическая точность обеспечила идеальное совмещение кривизны туннеля». — Клиент Marine Engineering
Часто задаваемые вопросы
Какая толщина доступна?
· 2–70 мм (стандартная) с допуском ±0,2 мм. Доступны индивидуальные варианты.
Какие виды обработки поверхности вы предлагаете?
· Гладкая, перфорированная, рифленая, сетчатая, гиперболическая и другие виды отделки.
Сколько смолы можно сэкономить?
· Экономия до 40% по сравнению с традиционными методами.
Вспененный ПВХ лучше пробкового дерева?
· Да! Вспененный ПВХ легче, водонепроницаемее и долговечнее.
Заключение
Для высокопроизводительных туннелей катамаранов ПВХ-пена V-Groove Scrim Board от UNION COMPOSITES обеспечивает непревзойденную прочность, малый вес и эффективность смолы.
Свяжитесь с нами, чтобы получить индивидуальное решение, адаптированное к вашему морскому проекту!
